Der Prozesswächter
Das Funktionsprinzip des Prozesswächters und was ihn so besonders und vielseitig macht.
Energieautarke Prozesswächter überwachen abgelegene Anlagen ohne Strom- und Telefonanschluss. Dies funktioniert ohne Batteriewechsel in einem Zeitraum von über 10 Jahren!
Das Prinzip ist einfach, zuverlässig und universell nutzbar:
Ein Prozesswächter besteht aus einem überflutbaren Gehäuse. Darin befinden sich eine Rechnerplatine mit Speicher, eine leistungsstarke Batterie, ein GSM-/GPRS-Modem sowie eine Hochleistungsantenne. An den Wächter können diverse externe Sensoren (digital und analog) angeschlossen werden. Deren Messwerte (wie z.B. Durchfluss, Druck, Pegel, Niveau, Überlauf u.a.) werden vom Wächter verarbeitet und über eine gesicherte VPN-Mobilfunkverbindung (GPRS) übertragen.

Im Normalbetrieb erwacht der Prozesswächter in definierbaren Intervallen von z.B. 15 Minuten, aktiviert die Sensoren und fragt sie ab. Die Messwerte werden berechnet und gespeichert. Danach geht der der Prozesswächter wieder in den Schlafmodus
Diese Messdaten und wichtige Geräteparameter werden dann regelmäßig an einen frei wählbaren Datenort gesendet.
Im Falle von Alarmen oder Grenzwertverletzungen versendet der Wächter Meldungen per SMS oder E-Mail.
Alle Daten lassen sich grafisch und tabellarisch auswerten. Mehrere Lösungen zur Datenverarbeitung stehen zur Wahl. Eine Anbindung ist an (fast) alle Systeme im Bereich SCADA-OPC möglich.
Warum gute Beratung essenziell ist
Einfach nur verkaufen überlassen wir anderen.
Die einzelnen Funktionen und Möglichkeiten des Prozesswächter sind klar aufgebaut. Für die richtige Einrichtung vor Ort und die Anbindung der Datenübertragung werden jedoch ein breites technische Fachwissen aus vielen Richtungen benötigt.
Darum unterstützt Sie Pannach Messtechnik bereits in der Konzeptionsphase bei Planung und Einrichtung Ihrer Messstelle:
>>Messen und Übertragen in allen Situationen.<<

Applikationsauslegung zur Auswahl des geeigneten Prozesswächters und der Sensorik

Überprüfen des GSM-Empfangspegels und der Machbarkeit vor Ort

Berechnen und Auslegen von Q/h-Kurven für Gerinne und Wehre

Montage, Inbetriebnahme und Integration

Dokumentation der Messstelle (Einbau, Geräteparameter)


Software-Installation und -einrichtung

Lieferung von M2M SIM-Karten (alle Betreiber auf einer Karte)

Einweisung und Schulung des Betriebspersonals

Erstellen von Berichten (z.B Jahresbericht, Fremdwasserermittlung)

Plausibilitätsprüfung und Korrektur erfasster Daten.
Anwendungen / Einbauumgebung
Hier sehen Sie einen Überblick der Haupt-Anwendungsgebiete des Prozesswächters
Abschlagsmessung (Ultraschall)
|

|
||
Wasserzähler mit Impulsausgang (inkl. Verbundzähler und Vor-Rücklaufzähler)
|
Rückstau-Warnung (externer Schwimmerschalter)
|
Zutrittsüberwachung (Tür-/Fensterkontakt(e))
|
Armaturen-Überwachung (Ferndiagnose)
|
Durchflussmessung (vollgefüllter MID)
|
Druckregelung (PMA)
|

Füllstand (Ultraschall)
|
Pegel (mit externer Pegelsonde - alle Druckbereiche)
|
Grundwasserspiegel (externe Pegelsonden)
|

Durchflussmessung (Ultraschall)
|
Durchflussmessung (externe Pegelsonde)
|
Zählerauswertung
|

Modellübersicht
Autarke Prozesswächter sind in Unterschiedlichen Typen und Ausführungen lieferbar:
LS10 | LS42 | LT42 | LT-US | LT-V | |
![]() |
![]() |
![]() |
![]() |
![]() |
|
Anzahl Digitaleingänge |
1 |
4 |
4 |
4 |
4 |
Anzahl aktivierbarer Analogeingänge |
0 |
2 |
2 |
2 |
2 |
Anzahl Ultraschallsensoren |
0 |
0 |
0 |
1 |
0 |
Anzahl ansteuerbarer Magnetventile |
0 |
0 |
0 |
0 |
1 |
Automatischer Messintervallwechsel? |
nein |
nein |
ja |
ja |
ja |
Archivierung digitaler “Ereignisse?” |
nein |
nein |
ja |
ja |
ja |
|
LT42-EA |
LT-US-EA |
LT-V-EA |
|
![]() |
![]() |
![]() |
![]() |
|
Anzahl Digitaleingänge |
4 |
4 |
4 |
4 |
Anzahl aktivierbarer Analogeingänge |
2 |
2 |
2 |
2 |
Anzahl Ultraschallsensoren |
0 |
0 |
1 |
0 |
Anzahl ansteuerbarer Magnetventile |
0 |
0 |
0 |
1 |
Automatischer Messintervallwechsel? |
nein |
ja |
ja |
ja |
Archivierung digitaler “Ereignisse?” |
nein |
ja |
ja |
ja |
Das Gehäuse aller Modelle ist identisch. Abmessungen (H x B x T) in mm: 261 x 155 x 176, Gewicht: ca. 1.1 kg (inkl. Wandhalter und Batterie)
Über das Unternehmen
Im Bereich Frisch- und Abwasser werden immer mehr energieautarke Lösungen zum Messen und Übertragen gesucht. Diese Messtechnik spart Kosten bei Invest und Betrieb. Umweltschäden können durch frühzeitige Meldungen und Alarme vermieden werden.
Wir haben uns einer Aufgabe verschrieben:
Messen und übertragen in allen Situationen.
Dazu gehören die fachliche Beratung, eine hochwertige Umsetzung und sinnvoll ergänzende Dienstleistungen für den Kunden und die Umwelt.

Nach meiner Ausbildung zum Energieelektroniker und Elektromeister habe ich als Geschäftsführer und technischer Leiter eines mittelständischen Industrieunternehmens Messtechnik für die Abwasserbranche entwickelt, produziert und eingesetzt.
20 Jahre leidenschaftlicher Tätigkeit in der Abwasserbranche haben mich zum Spezialisten in den Bereichen Durchflussmesstechnik und Datenerfassung gemacht. Unzählige Anwendungen und Kundenprobleme konnte ich als Prüfer von Durchflussmesstechnik kennenlernen.
Der daraus gewachsene Erfahrungsschatz ist die Grundlage der heutigen Firma Pannach Messtechnik.
News
Die neue Generation des Prozesswächters

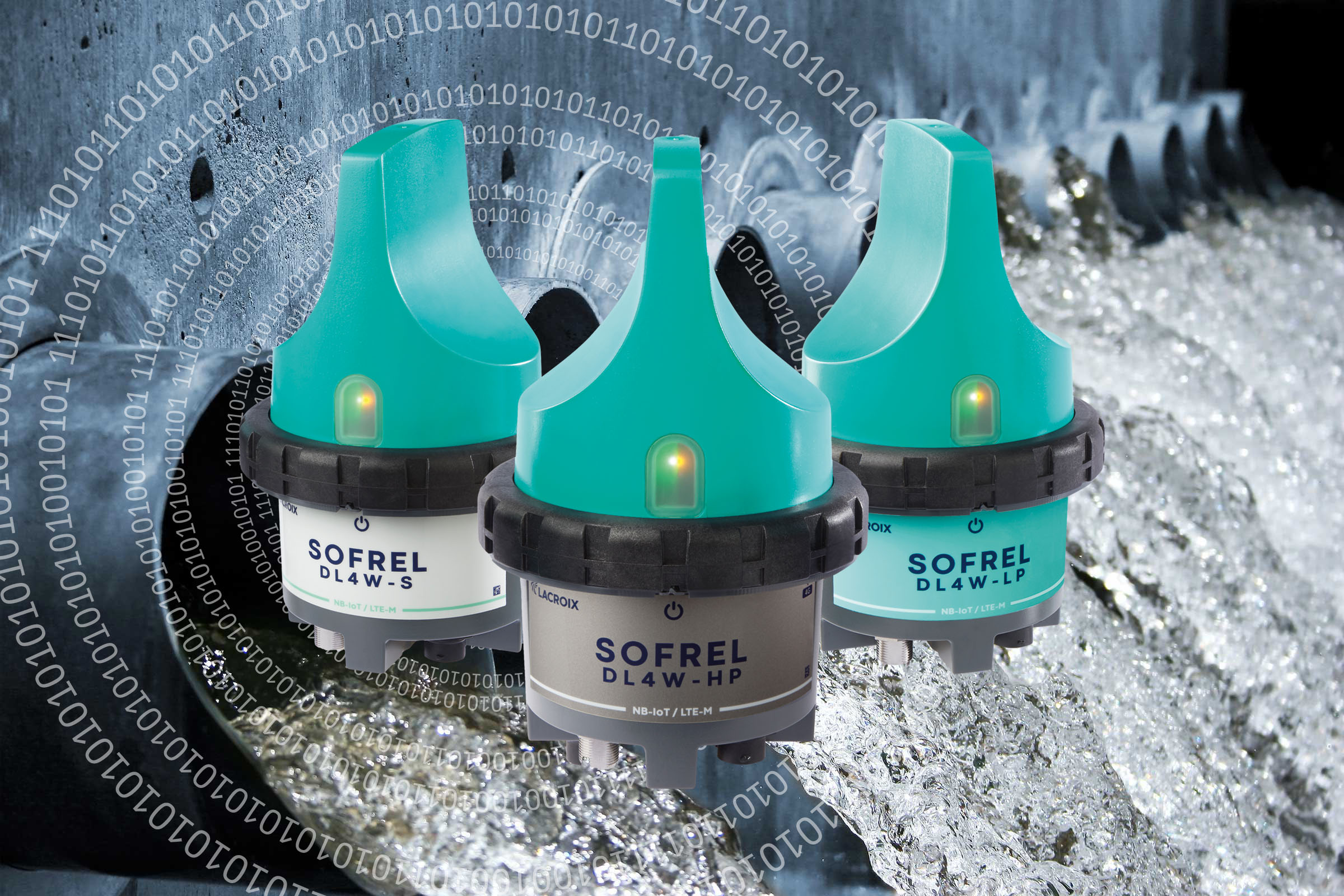

Der Prozesswächter DL4W mit 4G LTE mit Narrow Band Modem besteht aus Datenloggern, die speziell für Wassernetze entwickelt wurden. Wasserdicht, bis zu 10 Jahre betriebsbereit dank Lithiumbatterie mit hoher Kapazität, ausgestattet mit einer leistungsstarken 2G/4G M2M-Antenne, sind die DL4W-Datenlogger mit allen Instrumenten kompatibel, die in Wassernetzen verwendet werden.
Wie leicht er in Ihr System zu integrieren ist, erklären wir Ihnen gern.

Besuchen Sie uns auf der IFAT in München bei STEBATEC
Vom 30. Mai bis 3. Juni 2022 werden wir bei STEBATEC auf der IFAT 2022 vertreten sein. Besuchen Sie uns in Halle C1 am Stand 441/540. Wir demonstrieren Ihnen unsere verlässlichen, maßgeschneiderten und präzisen Produkte zur Messung und Regelung von Abwasserdurchfluss, den neuen Prozesswächter und INKA, die erprobte Lösung für intelligente Kanalnetzsteuerung. Wir freuen uns darauf, Ihnen persönlich die Synergien unserer bereits erfolgreichen Partnerschaft präsentieren zu dürfen.
Wir übernehmen die STEBATEC-Vertretung für D und LUX
Geballte Kompetenz. PANNACH Messtechnik übernimmt die STEBATEC-Vertretung für Deutschland und Luxemburg und wird ab sofort Ihr Ansprechpartner für alle Fragen rund um RÜB-Füllstände, Durchflussmessungen, Durchflussregelung, First Flush und intelligente Kanalnetzsteuerungen wie „Inka“. Für optimale Lösungen stehen neben dem Prozesswächter nun auch patentierte STEBATEC-Produkte für die Messung von Durchflussmengen mit hervorragender Präzision zur Verfügung. Wir übernehmen dabei die fachliche Beratung, die Situationsanalyse, die Montage, die Inbetriebnahme und den Service. Erfahren Sie mehr über STEBATEC
Partnerschaft mit 3D EAU
3D EAU steht für die dreidimensionale Berechnung von Wasser in offenen Rohren und Kanälen. Die französische Firma hat eine Methode entwickelt, mit der man große Wassermengen im 3-D-Modell genau und sicher simulieren kann.

Als Spezialist für Durchflussmessungen im Kanal habe ich mit 3D EAU eine Partnerschaft geschlossen und stehe Ihnen als Ansprechpartner bei der Planung, Auslegung und Abwicklung von 3-D-Projekten zur Verfügung.
Erfahren Sie mehr über
